随着地质行业研究的不断深入，对于微观形貌、结构、成分的分析需求不断增加，然而，对于复杂样品的高分辨率成像和定量分析仍然是一个挑战，传统的分析设备已经无法满足测试条件，需要更先进的技术和方法来解决。
本文主要就《基于麦克奥迪桌面式扫描电镜和EDS能谱仪的矿石元素成分分析应用》进行分享。本次实验选取了矿石光片样本1#，并利用麦克奥迪EasyNanoScan系列桌面式扫描电镜和EDS能谱仪对其元素组成进行分析，为深入观察矿石的微观结构和分析成分特征提供数据支撑。
实验方法采用麦克奥迪桌面式扫描电镜进行矿石的微观形貌观察，获取矿石的微观结构信息。然后利用EDS技术对矿石样本的特定区域进行面扫分析，获取该区域的元素分布情况。同时对区域内选取的点位进行点扫元素成分分析，以获取这些点位的元素组成信息。
1#矿石光片样品 EDS元素分析

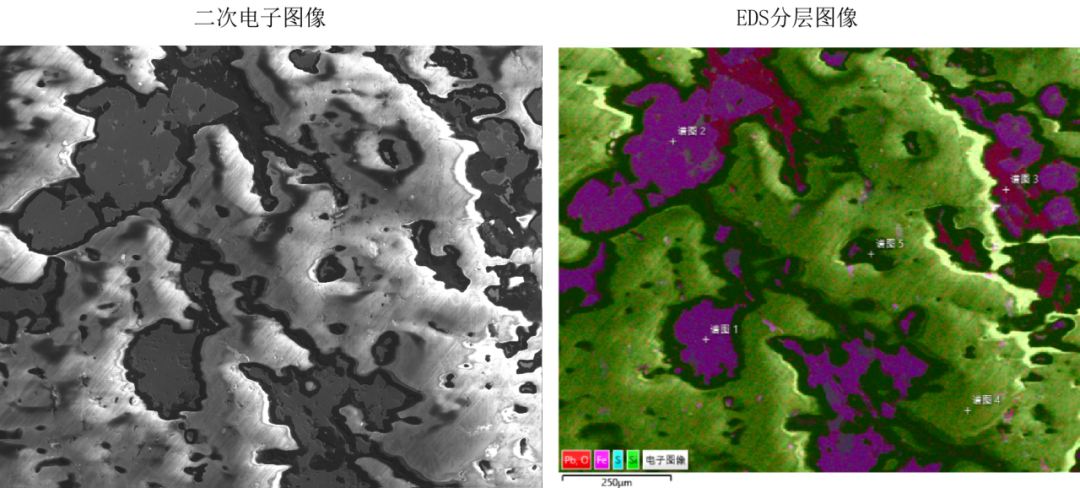

图1 1#矿石光片表征图与EDS分层图
通过面扫描测得1#样品区域含Cu、Fe、Pb、Co等元素，结果如下：

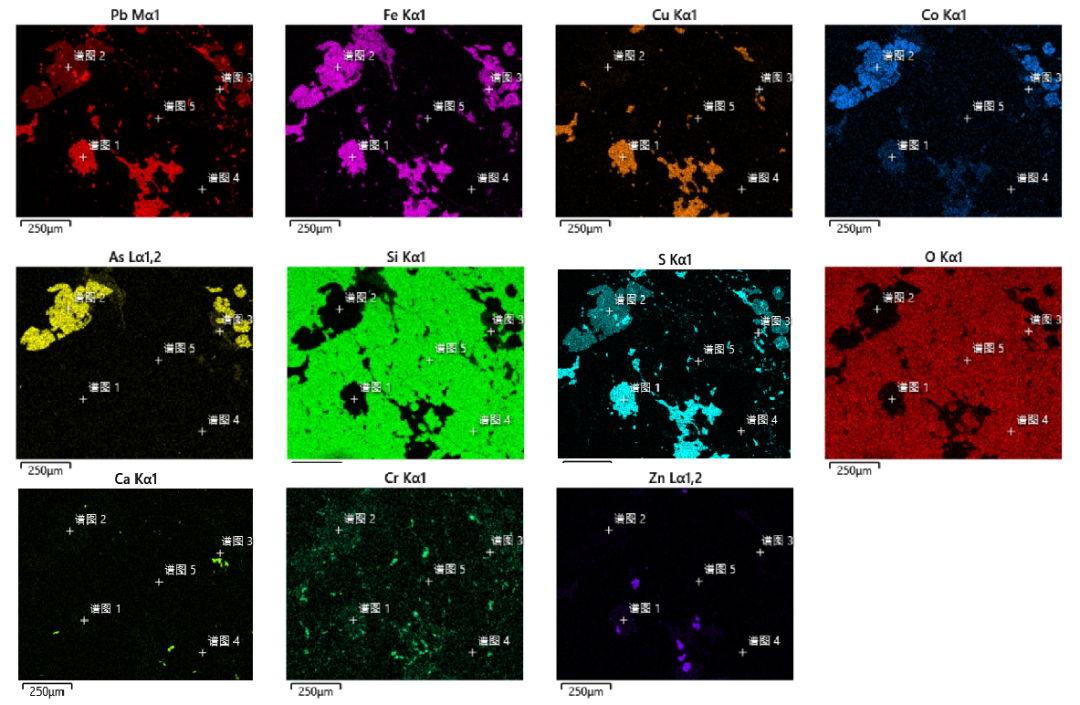

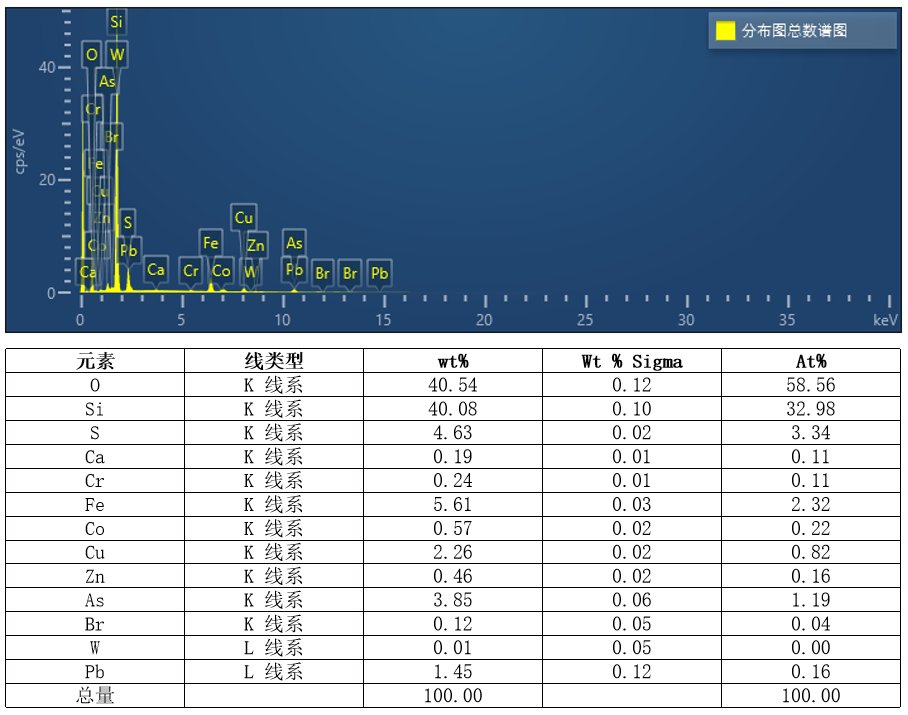

图2 1#样品元素分布
图2 1#样品元素分布
并对个别点位进行谱图分析，结果如下：

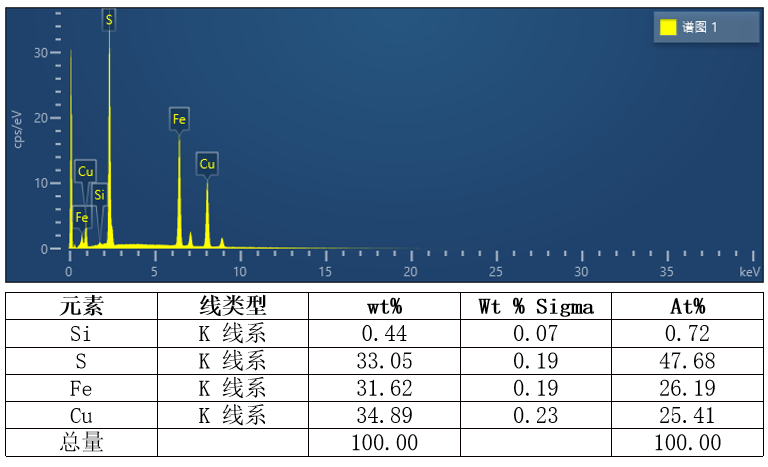

图3 1#样品谱图1元素分布

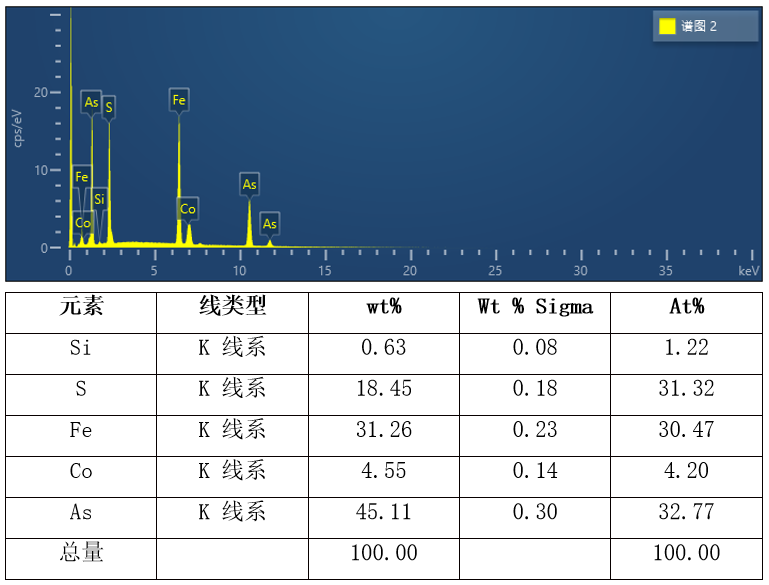

图4 1#样品谱图2元素分布
从EDS结果得知，1#样品中非金属元素主要为Si、O、As、S四种元素，形成的化合物以石英、硫砷化合物为主，含少量的镁、铝、铁硅酸盐矿物和碳酸盐矿物。
Cu、Fe、Pb、Co、Zn这几种金属元素与S的呈正相关性，S的含量越多，金属元素的特征峰越明显。金属元素之间相关性也有一定的规律，在一些晶体内部显示了Fe、Co、As明显的峰值，这几种元素的分布呈正相关性，组合形成钴毒砂。Fe和Cu这两种元素的分布具有正相关，也有负相关，在一些晶体内部显示了Cu、Pb、Fe、S明显的峰值，这几种元素组合形成了黄铜矿和方铅矿，峰值显示形成类质同象，两者相互交代。
在一些晶体内部Fe元素含量高的时候，Cu元素含量就低，组合形成黄铁矿、毒砂等。还可见一些零星的晶体具有Zn、S的峰值，组合形成闪锌矿。
综上，矿石的元素组成特征与其成因密切相关。麦克奥迪桌面式扫描电镜和EDS能谱仪是矿石微观形貌观察和元素成分分析的关键工具，有助于我们更全面地理解矿石的成分特征，进而推断其地质形成过程和环境，为我们提供了关于矿石形成及其与周围环境相互作用的重要线索。

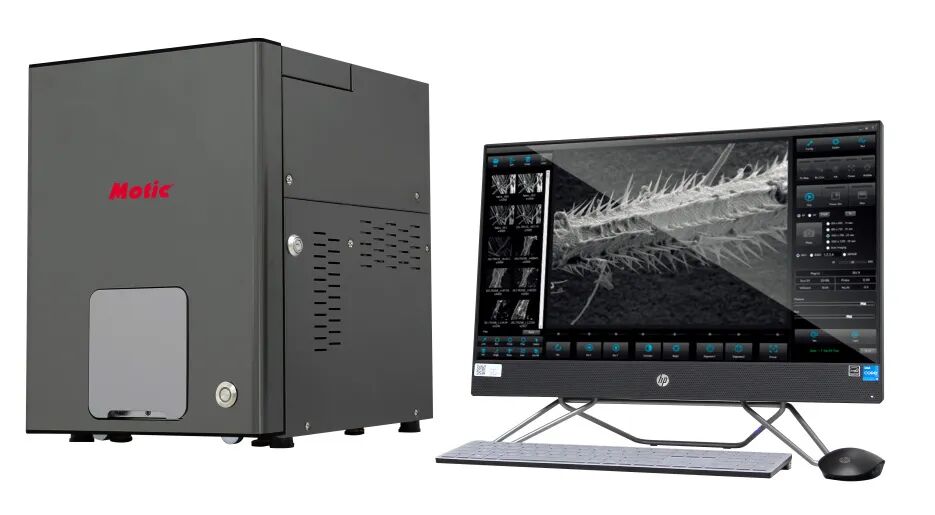

关于麦克奥迪桌面式扫描电镜
麦克奥迪EasyNanoscan系列桌面式扫描电镜，拥有超高分辨率，将桌面式电镜的分辨率提高到5nm的水平，可与传统大型扫描电镜相媲美。Easy Nanoscan同时具备多种探测模式，包括二次电子、背散射电子和能谱分析，将桌面式扫描电镜对样品进行表面形貌分析、元素分析以及两者相结合的技术充分应用到工业和科学研究领域中。
